1. Das Ende der „linearen Skalierung“

Jahrzehntelang folgte die Halbleiterindustrie dem Mooreschen Gesetz durch geometrische Schrumpfung.Heute ist dieser „lineare Fortschritt“ beendet.Die Herausforderung hat sich verlagert „Können wir es verkleinern?“ zu „Können wir seine Leistung veröffentlichen?“

Die Branche bewegt sich von Geometrische Skalierung zu Material-Prozess-Co-Optimierung (DTCO).

2. FinFET unter Druck setzen: Das letzte Gefecht

Vor dem Übergang zu GAA stieß die FinFET-Technologie durch vier entscheidende Materialinnovationen an ihre Grenzen:

• Dehnungstechnik: Nutzung von SiGe-Kanälen zur Steigerung der PMOS-Mobilität um ~18 %.
• Tortechnik: Skalierung der EOT (Äquivalente Oxiddicke) von 11 Å auf 6 Å durch Dipole Engineering.
• Kontakt Engineering: Reduzierung der Schottky-Barrieren, um den Engpass bei der RC-Verzögerung zu beheben, wenn die Kontaktflächen kleiner werden.
• Flosse/Isolierung: Übergang zu undotierten Kanälen, um die Vt-Schwankung um 30 % zu reduzieren.

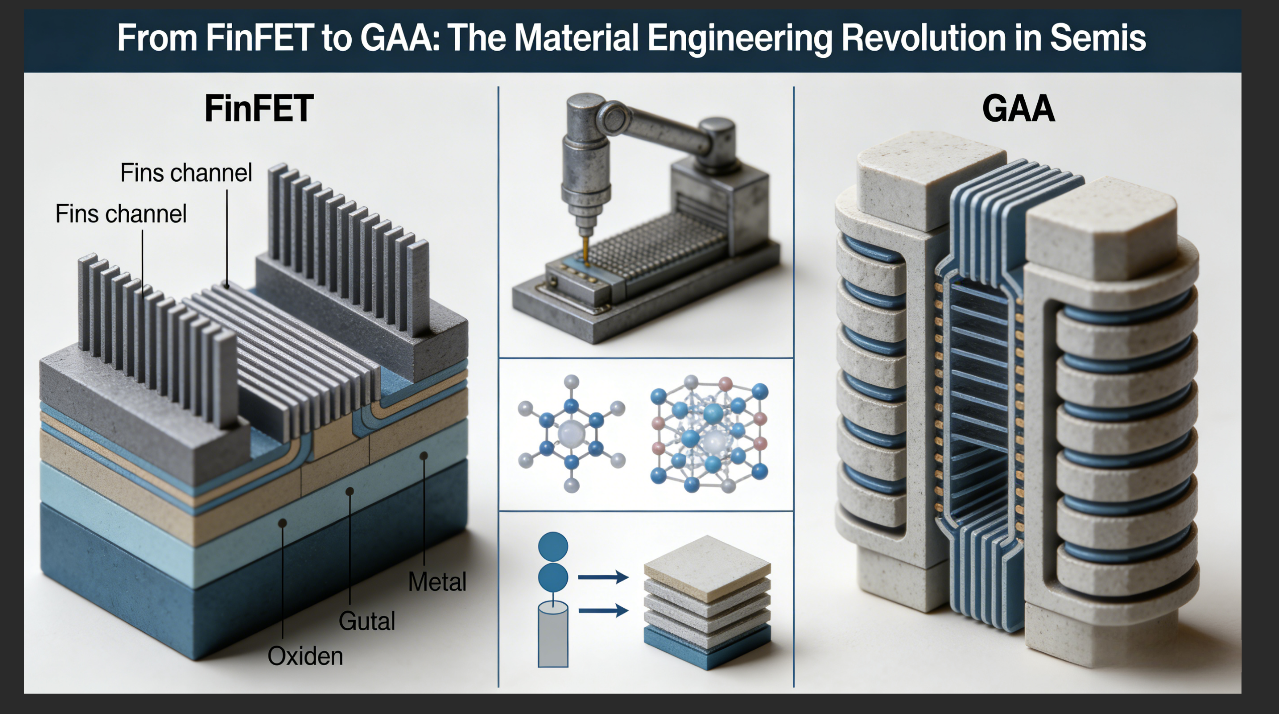

3. Der GAA-Paradigmenwechsel (Gate-All-Around).

GAA-Strukturen (Nanosheet) bieten einen Struktursprung für die 3-nm-/2-nm-Knoten:

Hauptvorteile:

• Hervorragende elektrostatische Kontrolle mit einem um 360 Grad umlaufenden Tor.
• Höhere Antriebsstromdichte durch gestapelte Nanoblätter.
• Erhebliche Leckagereduzierung für Anwendungen mit extrem geringem Stromverbrauch.

4. Die neue Herausforderung: Variabilität = Leistung

In fortgeschrittenen Knoten gibt es eine „unsichtbare Decke“. Variabilität.Die Kontrolle von Schwankungen der Finnenabmessungen und der Dotierstoffplatzierung auf atomarer Ebene ist heute das wichtigste Schlachtfeld.

Fazit: Die materialzentrierte Zukunft

GAA ist nicht das Ende;Es ist der Beginn einer komplexeren Ära.Zukünftige Innovationen wie Gabelblatt und Backside Power Delivery (BDI) wird die Materialtechnik als zentralen Treiber des Halbleiterfortschritts weiter festigen.
